Wie board-to-Board-Anschlüsse die Flexibilität des PCB-Designs verbessern


Auf dem schnell fortschreitenden Bereich der Elektronik ist die nahtlose Integration von Komponenten für eine optimale Leistung und Zuverlässigkeit von entscheidender Bedeutung. Zu den wesentlichen Elementen, die diese Integration ermöglichen, gehören Board -an -Board -Anschlüsse , die direkte elektrische Verbindungen zwischen gedruckten Leiterplatten (PCB) ermöglichen, ohne dass Kabel oder Zwischenanschlüsse erforderlich sind. Diese Anschlüsse sind in einer Vielzahl von Anwendungen entscheidend und reichen von Unterhaltungselektronik bis hin zu industriellen Maschinen, bei denen Platzoptimierung und Signalintegrität von größter Bedeutung sind.

Verständnis von Board-to-Board-Anschlüssen

Board-to-Board-Steckverbinder sind so konstruiert, dass sie mechanisch und elektrisch zwei oder mehr PCBs anschließen, um modulare Konstruktion und kompakte Verpackung zu ermöglichen. Sie sind in verschiedenen Konfigurationen erhältlich, einschließlich Mezzanin-, Stapel-, Coplanar- und Rechtwinkeltypen, die jeweils für bestimmte Entwurfsanforderungen geeignet sind. Die Auswahl des Steckers wirkt sich nicht nur auf das physikalische Layout der elektronischen Baugruppe aus, sondern auch auf die elektrische Leistung, insbesondere in Hochgeschwindigkeitsdatenübertragungsanwendungen.

Typen und Konfigurationen

Die primären Arten von Board-to-Board-Anschlüssen sind:

  • Mezzanin-Anschlüsse: Diese erleichtern die parallele Stapelung von PCBs, sparen Platz und ermöglichen Verbindungen mit hoher Dichte.

  • Stapelanschlüsse: Für vertikale Verbindungen mit variablen Stapelhöhen entwickelt, die Flexibilität im PCB -Abstand bieten.

  • Coplanar-Anschlüsse: Wird für Seite von PCB-Anschlüssen von Seite an Seite ideal für die Erweiterung der Schaltungsbreite ohne zunehmende Höhe.

  • Rechtwinkelanschlüsse: Aktivieren Sie senkrechte Verbindungen zwischen PCBs, die häufig in komplexen Baugruppen verwendet werden.

Jeder Typ wird basierend auf mechanischen Anforderungen, Überlegungen zur Signalintegrität und den Umgebungsbedingungen der spezifischen Anwendung ausgewählt.

Bedeutung der Tonhöhengröße

Die Tonhöhengröße eines Steckers, definiert als Mitte-zu-iner-Abstand zwischen benachbarten Stiften, ist ein kritischer Parameter, der die elektrischen Eigenschaften des Steckers für eine bestimmte Anwendung beeinflusst. Kleinere Tonhöhengrößen ermöglichen eine höhere Steckerdichte, die für miniaturisierte Geräte wesentlich ist. Umgekehrt sind größere Tonhöhengrößen in Anwendungen vorzuziehen, die eine höhere Stromkapazität erfordern, und wenn die einfache Montage eine Priorität hat.

Elektrische Leistung

Die Stellgröße beeinflusst die Impedanz, das Übersprechen und die Signalintegrität des Steckers. Bei hochfrequenten Anwendungen ist die Aufrechterhaltung der Signalintegrität von entscheidender Bedeutung, und Anschlüsse mit geeigneten Tonhöhengrößen müssen ausgewählt werden, um die Störungen zu minimieren. Beispielsweise wird häufig eine 1,27 -mm -Tonhöhenplatine zum Board -Anschluss in Anwendungen verwendet, in denen der Platz begrenzt ist, aber eine hohe Signalintegrität erforderlich ist.

Mechanische Überlegungen

Die mechanische Robustheit wird durch die Steigunggröße beeinflusst. Größere Stellplätze bieten eine größere mechanische Festigkeit und sind während der Montage leichter zu handhaben. Sie sind weniger anfällig für Beschädigungen durch mechanische Spannungen, was in industriellen Umgebungen oder in dem in dem Steckverbinder häufiger Paarungszyklen ausgesetzt werden können.

Gemeinsame Tonhöhengrößen in Board-to-Board-Anschlüssen

In der Branche sind in der Branche mehrere Standard -Pitch -Größen weit verbreitet, die jeweils spezifische Bedürfnisse bedienen:

1,27 mm Pitch -Anschlüsse

Die 1,27-mm-Tonhöhenanschlüsse werden häufig in hochdichte Anwendungen wie Smartphones, Tablets und anderen kompakten elektronischen Geräten verwendet. Sie bieten ein Gleichgewicht zwischen Größe und Leistung und ermöglichen eine effiziente Raumnutzung ohne signifikante Kompromisse bei der Signalintegrität. Der kleine Fußabdruck dieser Anschlüsse erleichtert das Design von schlanken und leichten Produkten.

2,0 -mm -Tonhöhenanschlüsse

Anschlüsse mit einer 2,0 -mm -Tonhöhe treten häufig in Anwendungen auf, bei denen eine mittelschwere Dichte akzeptabel ist und etwas höhere Strombewertungen erforderlich sind. Diese werden häufig in Automobil -Elektronik, industriellen Steuerungssystemen und Verbrauchergeräten verwendet. Die 2,0 -mm -Tonhöhenplatine zum Board -Anschluss bietet einen guten Kompromiss zwischen Größe, einfacher Handhabung und elektrischer Leistung.

2,5 mm und 2,54 mm Pitch -Stecker

Die 2,5 -mm- und 2,54 mm (0,1 Zoll) Pitch -Steckverbinder sind in vielen Anwendungen Standard, einschließlich Computer -Motherboards, Netzteilen und Industriegeräten. Sie sind bekannt für ihre Robustheit und Benutzerfreundlichkeit, wodurch sie für Umgebungen geeignet sind, in denen Anschlüsse mechanischen Belastungen standhalten müssen. Ihre größere Größe ermöglicht eine höhere Stromtransportkapazität, was für Stromanwendungen von wesentlicher Bedeutung ist.

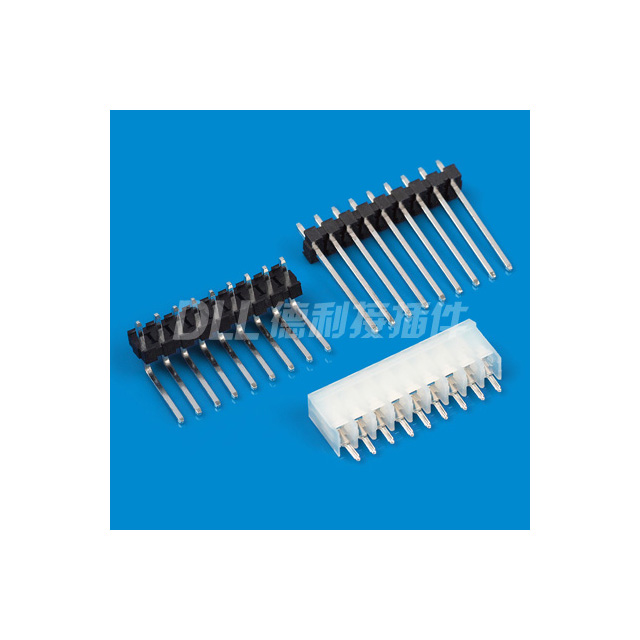

3,96 mm Pitch -Anschlüsse

Anschlüsse mit einer Pitch von 3,96 mm werden in Hochleistungsanwendungen verwendet, die eine hohe Stromübertragung erfordern. Diese Anschlüsse sind in Industriemaschinen, Automobilsystemen und Netzteilen weit verbreitet. Der signifikante Abstand verringert das Risiko von Kurzkreisen und ermöglicht eine einfachere Herstellung und Montageprozesse.

Auswählen des richtigen Steckers

Die Auswahl des entsprechenden Board-to-Board-Anschlusses beinhaltet die Berücksichtigung mehrerer Faktoren:

Elektrische Anforderungen

Ingenieure müssen die Spannungs- und Stromanforderungen, den Signaltyp (analog oder digital) und die Datenübertragungsgeschwindigkeiten bewerten. Für Hochgeschwindigkeitsdaten sind Anschlüsse mit minimierter Signalabbau unerlässlich. Die Verwendung einer beispielsweise 2,54 -mm -Tonhöhenplatine zum Board -Anschluss kann eine zuverlässige Leistung in mäßigen Geschwindigkeitsanwendungen liefern.

Mechanische und Umgebungsbedingungen

Die Betriebsumgebung bestimmt das Material und Design des Steckers. Faktoren wie Temperaturextreme, Schwingung, Luftfeuchtigkeit und Exposition gegenüber ätzenden Substanzen müssen berücksichtigt werden. In raue Umgebungen verwendete Anschlüsse erfordern robuste Konstruktion und Materialien, die diesen Bedingungen ohne Verschlechterung standhalten können.

Raumbeschränkungen

In kompakten Geräten ist der Platz für eine Prämie. Designer müssen Anschlüsse mit geeigneten Abmessungen auswählen, die in den Formfaktor des Geräts passen, ohne die Leistung zu beeinträchtigen. Dies beinhaltet häufig die Auswahl von Anschlüssen mit kleineren Tonhöhengrößen, um die Komponentendichte zu maximieren.

Fortschritte in der Connector -Technologie

Die Connector -Industrie innovativen weiterhin innovativ, was auf die Nachfrage nach höheren Datenraten, kleineren Größen und einer höheren Zuverlässigkeit zurückzuführen ist. Zu den jüngsten Entwicklungen gehören:

Hochgeschwindigkeitsdatenanschlüsse

Mit dem Aufstieg von hochauflösenden Videos, IoT-Geräten und 5G-Technologie sind Stecker, die die Datenraten von Multi-Gigabit-Daten unterstützen, unerlässlich. Fortgeschrittene Materialien und präzise Fertigungstechniken werden verwendet, um Steckverbinder mit überlegener Signalintegrität und minimaler Verlust herzustellen.

Miniaturisierung

Der Trend zu kleineren elektronischen Geräten erfordert die Miniaturisierung von Komponenten, einschließlich Anschlüssen. Hersteller entwickeln Anschlüsse mit ultra-feinen Stellplätzen wie 0,8 mm oder kleiner, um diese Anforderungen zu erfüllen. Diese Anschlüsse ermöglichen es, bei der Herausforderung zu produzieren und zu handhaben, und ermöglichen diese Anschlüsse einen beispiellosen Integrationsniveau.

Verbesserte Haltbarkeit

Innovationen in der Materialwissenschaft haben zu Anschlüssen geführt, die mehr Paarungszyklen und härteren Umweltbedingungen standhalten können. Goldbeschichtung, spezielle Kunststoffe und robuste Designs erweitern die Lebensdauer von Anschlüssen in anspruchsvollen Anwendungen.

Fallstudien und Anwendungen

Das Verständnis der praktischen Anwendung von Board-to-Board-Anschlüssen verbessert die Wertschätzung ihrer Bedeutung:

Unterhaltungselektronik

Smartphones und Tablets basieren auf Hochdichteanschlüssen, um schlanke Profile aufrechtzuerhalten und gleichzeitig hohe Leistung zu liefern. Die Verwendung von 1,27 mm oder kleineren Tonhöhenanschlüssen ermöglicht kompakte Designs ohne Opferfunktionalität. Diese Anschlüsse müssen auch häufiges Handling und potenziellen Tropfen standhalten.

Automobilsysteme

Moderne Fahrzeuge umfassen zahlreiche elektronische Systeme, von Motorsteuereinheiten bis hin zu fortschrittlichen Fahrerassistanzsystemen (ADAs). In diesen Anwendungen verwendete Anschlüsse, wie die 3,96 -mm -Tonhöheplatine, um den Stecker zu starten , müssen Temperaturschwankungen, Schwingungen und Exposition gegenüber Verunreinigungen ertragen und gleichzeitig zuverlässige Verbindungen aufrechterhalten.

Industrieautomatisierung

In industriellen Umgebungen sind Anschlüsse harte Bedingungen ausgesetzt, einschließlich Staub, Feuchtigkeit und mechanischer Belastung. Robuste Anschlüsse mit größeren Stellgrößen werden bevorzugt, um die Haltbarkeit und einfache Wartung zu gewährleisten. Sie spielen eine entscheidende Rolle in Kontrollsystemen, Robotik und Stromverteilungseinheiten.

Zukünftige Perspektiven

Mit fortschreitender Technologie werden sich die Anforderungen an Board-to-Board-Steckverbinder weiterentwickeln. Zu den wichtigsten Schwerpunkten gehören:

Integration optischer Technologien

Um die Anforderungen an noch höhere Datenraten gerecht zu werden, wird die Integration optischer Verbindungen innerhalb von Board-to-Board-Anschlüssen untersucht. Optische Anschlüsse bieten erhebliche Vorteile bei der Immunität der Bandbreite und der elektromagnetischen Interferenz, die für zukünftige Hochgeschwindigkeitsanwendungen von entscheidender Bedeutung sind.

Nachhaltige Materialien

Umweltüberlegungen beeinflussen das Konstruktionsdesign. Die Verwendung von recycelbaren Materialien und die Verringerung gefährlicher Substanzen werden immer wichtiger. Hersteller suchen Materialien, die Leistungsvorteile bieten und gleichzeitig auf globale Nachhaltigkeitsinitiativen übereinstimmen.

Abschluss

Board-to-Board-Anschlüsse sind unverzichtbare Komponenten in modernen elektronischen Systemen, die komplexe Baugruppen und Hochleistungsgeräte ermöglichen. Die Auswahl des geeigneten Steckers unter Berücksichtigung von Faktoren wie Stellvertretung, elektrische Anforderungen und Umgebungsbedingungen ist für den Erfolg eines elektronischen Produkts von entscheidender Bedeutung. Mit kontinuierlichen technologischen Fortschritten wie dem 1,27 -mm -Pitch -Board zum Board Connector und anderen entwickeln sich die zunehmenden Anforderungen der Branche. Ingenieure und Designer müssen über die neuesten Entwicklungen auf dem Laufenden bleiben, um fundierte Entscheidungen zu treffen, die sich auf die Leistung und Zuverlässigkeit ihrer Produkte auswirken.

Die Zukunft von Board-to-Board-Steckverbindern ist bereit, die Herausforderungen der Miniaturisierung, erhöhten Datenraten und Nachhaltigkeit zu begegnen. Durch das Verständnis der gegenwärtigen Landschaft und die Erwartung zukünftiger Trends können Fachleute auf diesem Gebiet zur Entwicklung innovativer Lösungen beitragen, die den technologischen Fortschritt vorantreiben.
